خلاصة
عملية عالية الدقة لتحدب البكرات الأسطوانية والمدببة. يتم استخدام سطحين متدحرجين حلزونيين كبكرات توجيه تتعاون مع بعضها البعض، ويميل محور قطعة الشغل إلى اليسار أو اليمين بالنسبة لاتجاهها الأمامي B بزاوية، ويكون قضيب التوصيل العلوي لقطعة الشغل موازيًا للمستوى الذي يتكون من خطوط محور بكرتي التوجيه. تحت دعم وقيادة أسطوانة التوجيه، وتحت تأثير مجموعة الحجر الزيتي، يمكن للقطر الخارجي لقطعة العمل الحصول على شكل محدب منحني لوغاريتمي، والذي يتميز بخصائص التشغيل البسيط وقابلية المعالجة المستقرة. علاوة على ذلك، فإن تصميم وتصنيع أسطوانة التوجيه بسيط ومناسب للترويج على نطاق واسع.
وصف
يتعلق الاختراع الحالي بعملية طحن، على وجه الخصوص، بعملية محدبة فائقة الدقة للبكرات الأسطوانية، أو البكرات المدببة أو الأشياء المماثلة.
تستخدم تقنية تحدب الأسطوانة الأسطوانية الحالية ذات الدقة الفائقة بكرات توجيه فائقة الدقة بدون حواف حلزونية. لكي تتحرك الأسطوانة الأسطوانية المعالجة للأمام تلقائيًا، يجب أن تميل عجلتا التوجيه تجاه بعضهما البعض بزاوية معينة في الاتجاه الرأسي. ولذلك، فإن تصميم وتصنيع أسطوانة التوجيه هذه معقد للغاية، ويجب على بعض الشركات المصنعة استيرادها من الخارج. يكون التحدب الذي يتم تجاوزه بهذه الطريقة إما شبه محدب أو محدب بالكامل، ولا يمكنه تحقيق تحدب المنحنى اللوغاريتمي الذي يمكنه تحمل الحمل أكثر؛ إن التحدب عالي الدقة للبكرات المدببة فارغ في الصين.
الغرض من الاختراع الحالي هو توفير عملية محدبة فائقة الدقة للبكرات الأسطوانية، أو البكرات المدببة، أو الأشياء المماثلة التي يمكن أن تحصل على قطرها الخارجي في شكل منحنى لوغاريتمي، ويكون الجهاز المستخدم سهل التصنيع والتشغيل، استجابةً لـ النواقص المذكورة .
الحل التقني للاختراع الحالي هو: عملية فائقة الدقة لأسطوانة أسطوانية وأسطوانة مخروطية محدبة، والتي تعتمد نظامًا يتكون من بكرتي توجيه متطابقتين ومجموعة حجر زيتي. تدور قطعة الشغل على جانب واحد تحت دعم وقيادة بكرات التوجيه، وتتقدم باستمرار على طول الاتجاه B المحدد بواسطة بكرات التوجيه. تحت تردد الاهتزاز f والضغط P لمجموعة الحجر الزيتي، تتم معالجة القطر الخارجي للأسطوانة باستخدام طريقة المعالجة فائقة الدقة بدون مركز لتحقيق التحدب. الميزة الخاصة هي أن خطوط محور بكرتي التوجيه متوازية، والسطح المتداول للأخدود الحلزوني الذي يفتحونه هو مخروط. تم تجهيز إحدى بكرات التوجيه بواقي حافة حلزوني. يتطابق السطح المتدحرج للأخدود الحلزوني لأسطوانة التوجيه مع السطح الخارجي لقطعة العمل، مما يتسبب في إمالة محور قطعة العمل إلى اليسار أو اليمين بزاوية بالنسبة لاتجاهها الأمامي B، ويجعل المستوى الذي يتكون من قضيب التوصيل العلوي لقطعة العمل بالتوازي مع محور بكرة التوجيه.
عندما تكون قطعة العمل في الحل التقني للاختراع الحالي عبارة عن أسطوانة أسطوانية، فإن الزوايا المخروطية لمخاريط سطح التدحرج للأخدود الحلزوني لبكرتي التوجيه متساوية في الحجم ومتعاكسة في الاتجاه. زاوية الميل الموصوفة تتراوح قيمتها بين 0.5 درجة و2 درجة.
عندما تكون قطعة العمل في الحل التقني للاختراع الحالي عبارة عن أسطوانة مدببة، فإن حجم زاوية المخروط لمخروط السطح المتداول للأخدود الحلزوني لبكرتي التوجيه غير متساويين، ويكون اتجاه زاوية المخروط معاكسًا، ويكون الميل الزاوية هي القيمة هي نصف زاوية مخروط الأسطوانة المدببة بالإضافة إلى 0.5 درجة إلى 2 درجة .
يعتمد الاختراع الحالي عملية مائلة فائقة الدقة، والتي تتيح للأقطار الخارجية للبكرات الأسطوانية والبكرات المدببة الحصول على شكل محدب لمنحنى لوغاريتمي، وبالتالي زيادة عمر خدمة المنتج بأكثر من 2-3 مرة. بفضل الحافة الحلزونية لواحدة من بكرات التوجيه، يمكن تصميم السطح المتدحرج للأخدود الحلزوني لبكرتي التوجيه كسطح مخروطي مطابق. لذلك، فإن تصنيع ومعالجة بكرات التوجيه سهل، والطريقة بسيطة، وأداء العملية مستقر، ومن السهل الترويج والتطبيق على نطاق واسع. وسوف تلعب دورا هاما للغاية في خلق الجودة والكفاءة للمؤسسات.
الرسم التوضيحي للصورة المرفقة هو كما يلي:
الشكل 1 عبارة عن رسم تخطيطي للقطر الخارجي للأسطوانة الأسطوانية فائقة الدقة للاختراع الحالي، وهو مرفق كملخص لدليل التعليمات؛
الشكل 2 هو رسم تخطيطي للجانب الأيمن من الشكل 1؛
الشكل 3 هو رسم تخطيطي من أعلى إلى أسفل للشكل 1؛
الشكل 4 عبارة عن رسم تخطيطي للقطر الخارجي للأسطوانة المدببة فائقة الدقة للاختراع الحالي؛

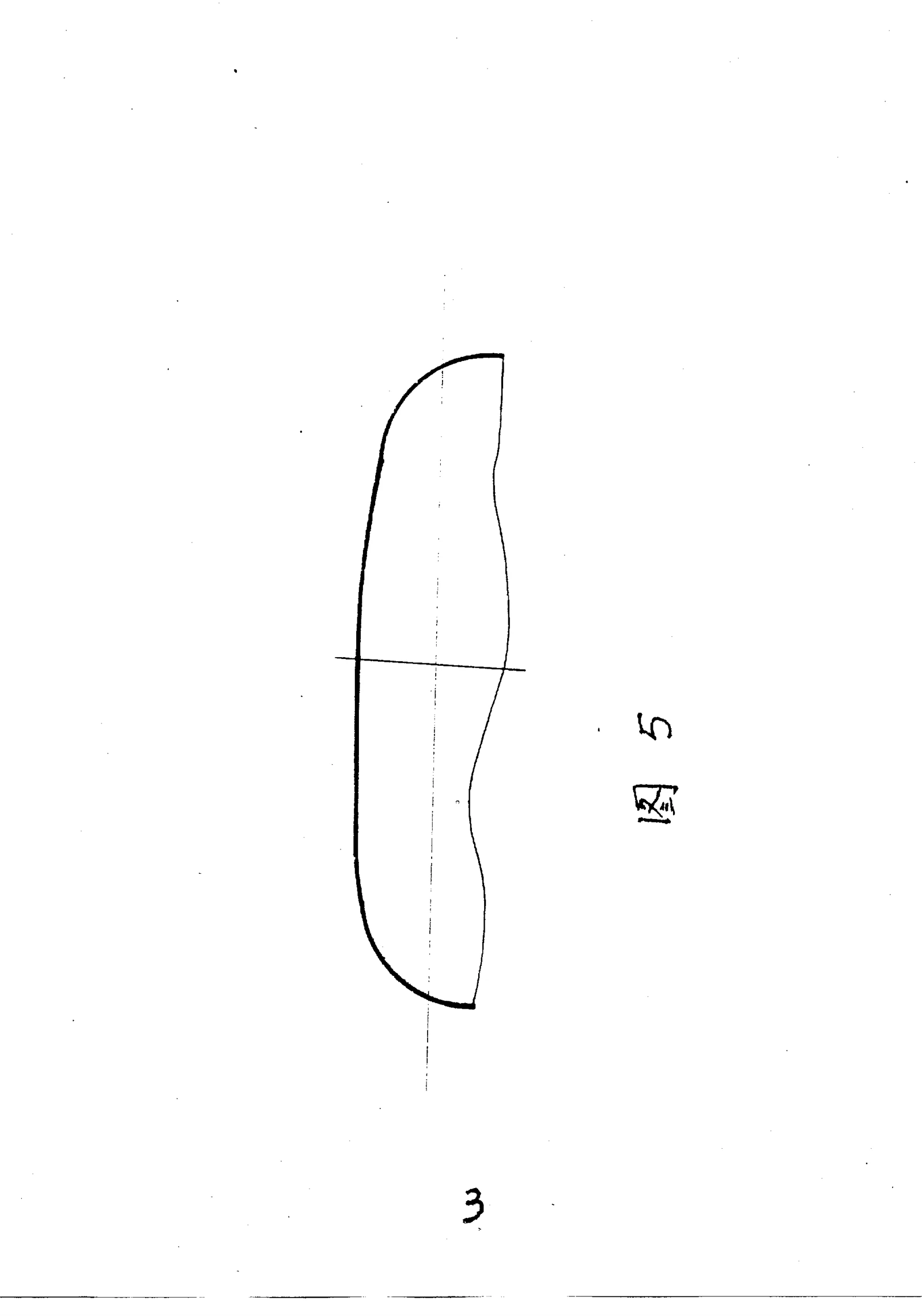

يوضح الشكل 5 الشكل الأساسي للشكل المحدب للمنحنى اللوغاريتمي الذي تم الحصول عليه بواسطة الدقة الفائقة للاختراع الحالي.
يتم تفصيل الاختراع الحالي بشكل أكبر بالتزامن مع الرسومات المصاحبة: الأشكال 1 و2 و3 عبارة عن رسوم توضيحية فائقة الدقة للبكرات الأسطوانية. يشتمل الجهاز المستخدم على بكرة توجيه 1 بحافة مانعة، وبكرة توجيه 2 بدون حافة مانعة، ومجموعة الحجر الزيتي 3. قطعة العمل 4 عبارة عن بكرة أسطوانية. هناك حافة حلزونية 5 على بكرة التوجيه 1، والتي تلعب دورًا في دفع قطعة العمل 4 للأمام. الزاوية المخروطية لمخروط السطح المتداول للأخدود الحلزوني لأسطوانة التوجيه 1 وأسطوانة التوجيه 2 متساوية في الحجم، معاكسة في الاتجاه، مع خطوط محور متوازية. يميل خط محور قطعة الشغل 4 إلى اليسار أو اليمين بمقدار 0.5 درجة إلى 2 درجة بالنسبة لاتجاهه الأمامي B المستوى الذي يتكون من القضيب العلوي لقطعة الشغل 4 وخطوط محور بكرات التوجيه 1 و 2 متوازي. أقطار بكرتي التوجيه 1 و 2 هي في الأساس نفس الشيء، وسرعة الدوران هي نفسها. تحت دعمها وقيادتها، تدور قطعة الشغل 4 على جانب واحد وتتحرك للأمام في الاتجاه المشار إليه بـ B. لكل دورة من بكرات التوجيه 1 و2، تتحرك قطعة الشغل 4 للأمام بمقدار خطوة واحدة. تحت تأثير تردد الاهتزاز f والضغط P لمجموعة الحجر الزيتي 3، يمكن أن تحصل قطعة العمل 4 على شكل محدب "منحنى لوغاريتمي" كما هو موضح في الشكل 5. الزاوية بين مركز قطعة العمل 4 والخط المركزي لبكرات التوجيه 1 و2 بشكل عام، يتم أخذها من 12 درجة إلى 18 درجة.
الشكل 4 عبارة عن رسم تخطيطي للتحدب عالي الدقة للأسطوانة المدببة. تم تجهيز أسطوانة التوجيه 6 بحافة حلزونية 9. الفرق بين بكرات التوجيه 6 و 7 وبكرات التوجيه 1 و 2 هو أن زاوية المخروط لمخروط سطح المتداول الأخدود الحلزوني ليست متساوية، واتجاه زاوية المخروط هو عكس. يتم تحديد حجم زاوية المخروط بواسطة الزاوية المخروطية للأسطوانة المدببة. قطعة العمل 8 عبارة عن أسطوانة مدببة، والمستوى الذي يتكون من قضيب التوصيل العلوي لقطعة العمل 8 موازي لمحور بكرات التوجيه 6 و7. يميل محور قطعة العمل 8 نصف زاوية المخروط للأسطوانة المدببة إلى اليسار أو اليمين نسبة إلى اتجاهه الأمامي B، بالإضافة إلى زاوية مقدارها 0.5 درجة إلى 2 درجة . تحت دعم وقيادة بكرات التوجيه 6 و7، تحقق قطعة العمل 8 تحدبًا فائق الدقة عند تردد الاهتزاز f والضغط P لمجموعة الحجر الزيتي 3، وتحصل على قطر خارجي منحنى لوغاريتمي كما هو موضح في الشكل 5.
يوضح الشكل 5 شكل "المنحنى اللوغاريتمي" لشكل المولد الأسطواني والمدبب الأساسي، عندما يميل عندما تتغير القيمة، يتغير أيضًا شكل المنحنى اللوغاريتمي الموضح قليلاً.
